中國汽車工業協會主辦的T10 ICV CTO峰會在上海召開，華為首次面向行業正式發布車規級高性能激光雷達產品和解決方案。華為融合感知產品部總經理段忠毅圍繞高性能、車規級、規模量產，對激光雷達產品和解決方案進行了全面的闡述。
華為融合感知產品部總經理段忠毅
相比毫米波雷達和攝像頭，激光雷達在目標輪廓測量、角度測量、光照穩定性、通用障礙物檢出等方面都具有極佳的能力。而在難點場景下，例如城區非規范行人、非規范道路，甚至是非規范駕駛的行為，急需激光雷達來解決?？梢哉f(shuō)激光雷達是解決連續自動駕駛體驗的關鍵傳感器，其帶來的智能駕駛體驗將遠超任何一個已商用的智能駕駛系統。

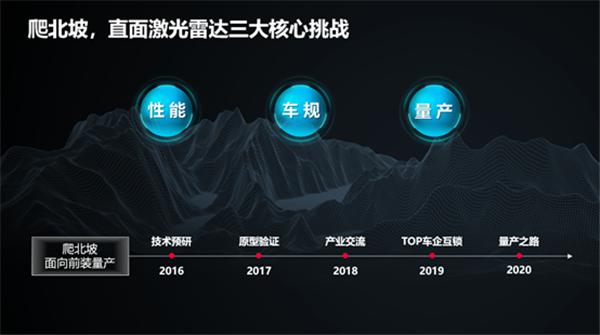

華為激光雷達產品的研發始于2016年，該團隊訪問了大量的TOP車企，傾聽對激光雷達產品的需求，同時遍尋產業鏈廠家，經過半年的調研明確了方向：要做一款高性能、車規級、能夠大規模量產的激光雷達，基于此定位，激光雷達團隊啟動“爬北坡戰略”。
眾所周知，從珠穆朗瑪峰北坡登頂要比南坡困難許多。華為一開始就選擇了面向乘用車的前裝量產的產品化開發，而沒有選擇從傳統旋轉機械式激光雷達切入，前者難度要高很多。

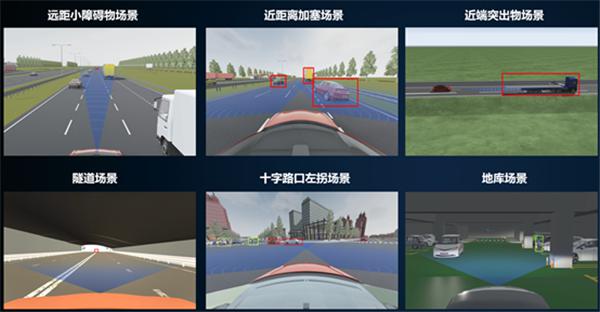

■激光雷達首先要解決實際行駛過程中的難點場景
遠距小障礙物，毫米波雷達的角分辨率不夠，攝像頭對遠端的通用障礙物識別不夠，而這種場景下激光雷達就可能及時識別。
近距離加塞，這種場景在中國道路上尤其常見，毫米波雷達的角分辨率不夠，攝像頭通常來說需累計多幀，需要幾百毫秒才可以確認加塞，而激光雷達由于精確的角度測量能力和輪廓測量能力，可以2-3幀確認加塞，百毫秒內做出判斷。
同樣的原因，對于近端突出物，毫米波雷達和攝像頭相對不足，而激光雷達可以做出快速判斷。
隧道場景，攝像頭在光線亮度發生突然變換的場景有致盲情況發生，而毫米波雷達一般不識別靜止物體，如果隧道口剛好有一個靜止車輛，這時就需要激光雷達的準確識別能力。
十字路口無保護左拐?qǐng)鼍皩?duì)激光雷達的大角度全視場測量能力有很大考驗，需要同時滿足大視場和遠距測量能力。
地庫場景，毫米波雷達由于多徑反射性能不佳，而光線強弱變化又會影響攝像頭的性能，這時激光雷達獨特的優勢就可以得到發揮。
在對激光雷達要應對的獨特場景做了充分的分析后，華為進一步確認激光雷達的規格定義，總結為：
高速場景要看的遠，需要看到200米之外的車，這決定了激光雷達的測距規格。
復雜路口要看的寬，這決定了激光雷達的水平FOV。
近端要很好的應對加塞并看到突出物，這就決定了激光雷達的垂直FOV。

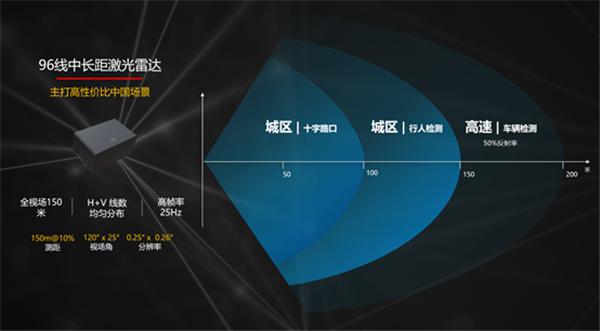

基于場景分析，華為設計、開發了這款96線中長距激光雷達產品，可以實現城區行人車輛檢測覆蓋，并兼具高速車輛檢測能力，更符合中國復雜路況下的場景。
大視野120°×25°，應對城區、高速等場景的人、車測距訴求
全視野中，水平、垂直線束均勻分布，不存在拼接、抖動等情況，形成穩定的點云對后端感知算法非常友好
小體積，適合前裝量產車型需求
激光雷達是一款光機電一體化的產品，需要光機電多領域深度整合。得益于ICT領域光學設計、信號處理、整機工程等長期積累，華為重構了激光雷達的核心部件，包括發送模塊，接收模塊和掃描器，比如：
華為選擇微轉鏡掃描器架構，不是簡單的做微轉鏡，而是解構了電機、軸承等關鍵部件，通過精準的掃描控制，提升點云精度的穩定性與一致性。
收發端通過精準的光路控制，精巧的電路設計來提升收發模塊的光電轉換效率，而這，也是華為重點投入的方向。
滿足性能僅是車規級激光雷達的第一步，真正做到車規級，還面臨諸多可靠性問題。華為車載激光雷達的可靠性不僅來源于車規級器件選型、還依賴整體架構設計以及海量可靠性測試驗證。
電機作為核心部件，車規能力一直是行業關注的重點，華為憑借了20年深厚的機電能力積累和25億次電機可靠性測試經驗，設計了滿足車規要求的激光雷達掃描電機。
針對車規要求的高低溫濕熱，水壓、振動、鹽霧、人眼安全、EMC（電磁兼容）、碎石沖擊等場景，華為都嚴格按照ISO國際標準執行，甚至基于TOP車企的特殊要求，做了更加嚴苛的測試。華為有信心成為全球第一個真正車規的高線束激光雷達的供應商。
另外，華為激光雷達產品的定位是前裝量產，必然要考慮激光雷達實際安裝適配問題，如安裝數量、安裝位置，以及在運行中碰到的環境適應性問題。
目前，華為已有多個車型的配套經驗，對于造型匹配、安裝位置以及環境工程領域都積累了豐富的經驗。
基于不同的場景要求
激光雷達配置方案也有差別
僅面向高速巡航的場景，配置一個前向激光雷達可以很好的應對龍門架、隧道場景、ETC抬桿等問題，目前有安裝在前保險杠和車頂兩種位置的趨勢。
如果要實現從家到公司全場景連續性智能駕駛體驗，則必須解決城區巡航、園區泊車等諸多挑戰。例如大路口復雜交通情況，快遞小哥騎摩托車、行人亂穿馬路這種場景，需要配置3個激光雷達，實現300°基本無死角的覆蓋。
除造型、布置外，清洗、加熱是激光雷達解決方案必須要考慮的另外兩個功能。
在激光雷達被臟污覆蓋的場景下，可使用智能清洗系統，華為做了大量測試來驗證不同的噴嘴、不同的位置、不同水壓的清洗效果。由于行駛過程中也需要清洗，為了很好地測試這個場景，華為自主設計了智能清洗風洞系統，模擬在130km/h下清洗能力，然后再測試不同的噴嘴和壓力對清洗效果的影響，得到寶貴的一手?jǐn)?shù)據。
除了智能清洗系統外，華為也開發了智能加熱系統。在被霜、霧、凝露、薄冰覆蓋的場景，激光雷達內置的智能加熱系統會自動啟動。
依托在光通訊領域積累的精密制造能力以及先進工藝裝備實驗室，華為快速建立了第一條車規級激光雷達的第一條Pilot產線。面向百萬級量產需求，華為已按照年產10萬套/線在推進，以適應未來大規模量產需求。
過去兩年時間，華為激光雷達完成了產品的場景需求定義、開發設計，在測試驗證、生產制造也有了充分的積累。華為希望把激光雷達帶入每一輛車，開啟智能駕駛新時代。來源：中國汽車報
